CE-6002n-1500V200A
能量回饋充放電測試系統
高頻隔離/高功率密度
CE-6000 PACK檢測系統是專為高功率電池組測試而開發的高精密充放電設備，具有高動態響應速度， 高穩定精度 ，多通道的靈活配置等特點，支持脈沖測試、循環壽命測試、工況模擬測試。 該系統具備 多通道輸入及能量回饋功能，可節省充放電過程中所消耗的大量電能；采用雙向高頻直流變換拓撲， 結合高性能多通道 24位AD轉換芯片，采樣分辨率高于傳統單量程設備。
“數”說PACK測試
-
10Hz/100Hz數據記錄 -
RS485通信CANBus -
＞96%整機效率(Max) -
工況模擬 -
支持BMS對接 -
100V最低放電電壓 -
0.02%/0.05%精度 -
50ms最小脈寬 -
≤10ms電流響應時間(-90%FS to 90%FS) -
通道并聯支持最多4個通道并聯
-
-
電動汽車鋰電池 -
電動自行車鋰電池 -
電動工具鋰電池 -
園林工具鋰電池 -
儲能鋰電池

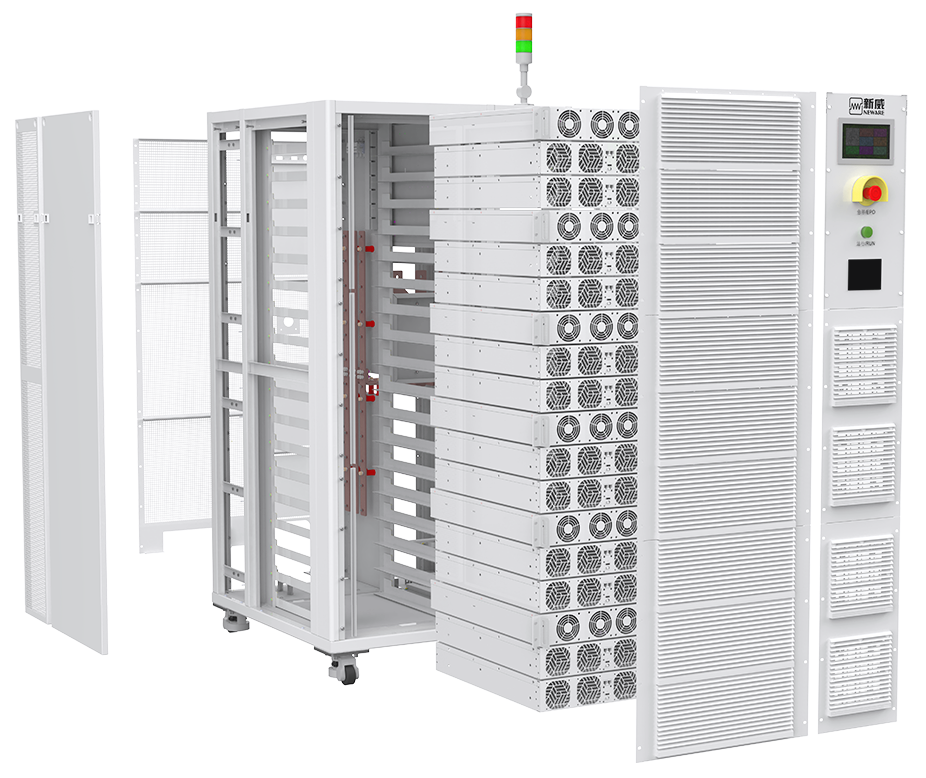

功率單元模塊化
1模塊化設計，便于設備維護；
2DC和AC模塊搭配組合使用，DC BUS獨立；
3整機采用銅排工藝，機箱內部更為整潔。
典型型號
| 150V200A | 200V200A |
300V200A |
400V200A | 500V200A | 600V200A |
| 700V200A | 750V200A | 800V200A | 900V200A | 1000V200A | 1500V200A |
| 150V400A | 200V400A | 300V400A | 400V400A | 400V400A | 400V400A |
| 700V400A | 750V400A | 800V400A | 900V400A | 1000V400A | 1500V400A |
| -B (充放電異口) / -F (負壓) 功能可選 | |||||
軟件
隨身的實力派
DBC配置功能
放電至0V測試
恒流恒壓充/放電測試
100ms脈寬
工況測試
系統支持DBC格式文件的導入/編輯/導出, 對不同協議的電池包, 無需升級程序, 修改代碼, 只要編輯對應的 DBC協議文件, 即可實現通訊, 系統靈活又實用。
支持將電池包強制放電至0V，適用于各種電包安全測試、破壞性測試以及其他測試。
恒流恒壓集成為一個工步，恒流充/放至指定電壓后無縫切換至恒壓模式對電池包進行補電，切換過程平滑無尖峰。
脈沖測試支持設置最小100ms脈沖寬度，能驗證電池包在電流/功率快速變化下的性能。
支持對電池包進行工況模擬測試，通過加載路譜文件（excel&txt），對電池包進行實際使用的環境的模擬，驗證電池包在真實使用下的性能。最大支持加載100W行變化數據。
外設聯動
1BMS保護板聯動
2溫箱聯動
3水冷箱聯動
4均衡設備聯動
接近于100%能量回收利用
全功率回饋技術，能量回饋效率＞96%，電池放電能量回收利用于其他通道的充電，若有能量剩余再回饋電網。

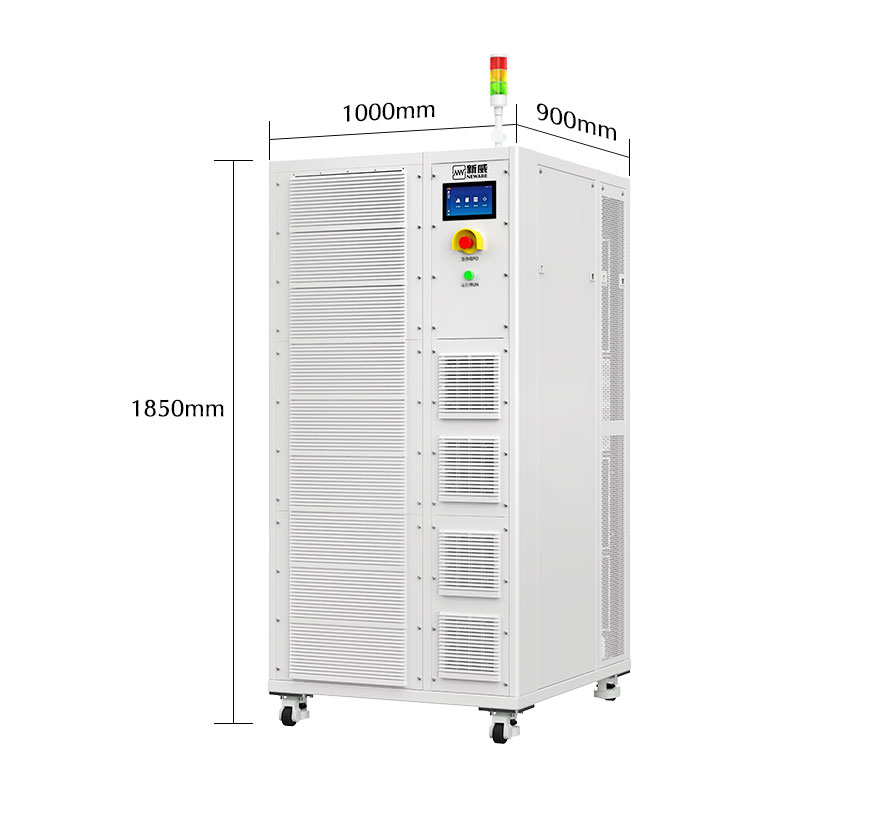

設備尺寸&重量
W*D*H : 900*1000*1850(mm)； 重量約700kg。
