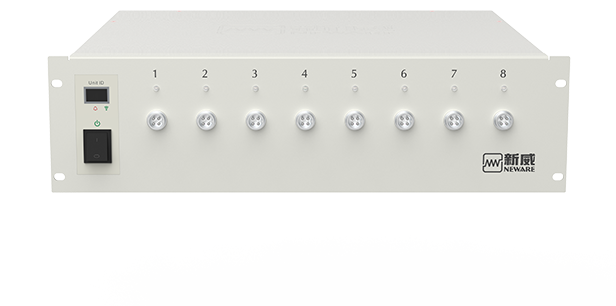

CT-4008Tn-5V6A-164/S1
高精度多量程測試儀
3C類測試儀中的明星產品，具有多量程、高響應、高精度、高采樣等性能特點，結構簡單，模塊化，單臺測試設備為8通道設計，每個通道獨立編程，并且最大支持254個工步，工步時間誤差不超過50ms。測試模式支持：恒流、恒壓、恒流恒壓、恒功率、恒阻、脈沖。最小脈寬達500ms，每個脈沖工步支持32個不同的脈沖電流，脈沖模式工步時間控制的誤差不超過1ms。
參數
精益求精，領跑市場
-
500ms脈沖寬度 -
≤1ms響應時間 -
0.05%精度 -
DCIR測試 -
三量程 -
10Hz/100Hz數據記錄
多量程技術
通過多量程方案，實現量程自動切換，可適用于不同電流區間的測試要求；并實現小電流在小量程范圍的精度可控。通過多量程方案，提高不同電流量程硬件的響應時間。如設置小電流時，設備將使用對應小電流檔位來進行控制輸出，可實現無擾動切換以達到設備電流快速輸出響應的目的。
找”茬”5V6A和5V12A
在外觀尺寸相同的情況下，僅從航插和通風設計可以區分開來。

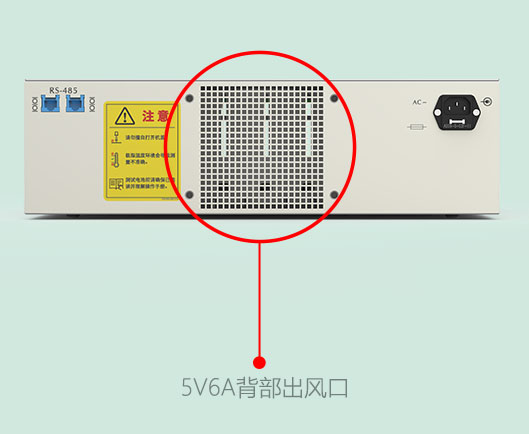

5V6A使用1個風扇；5V12A使用2個風扇
側面進風口
安全高效散熱系統，1/3的側面占用面積，細長進風孔設計，不影響視覺既視感。

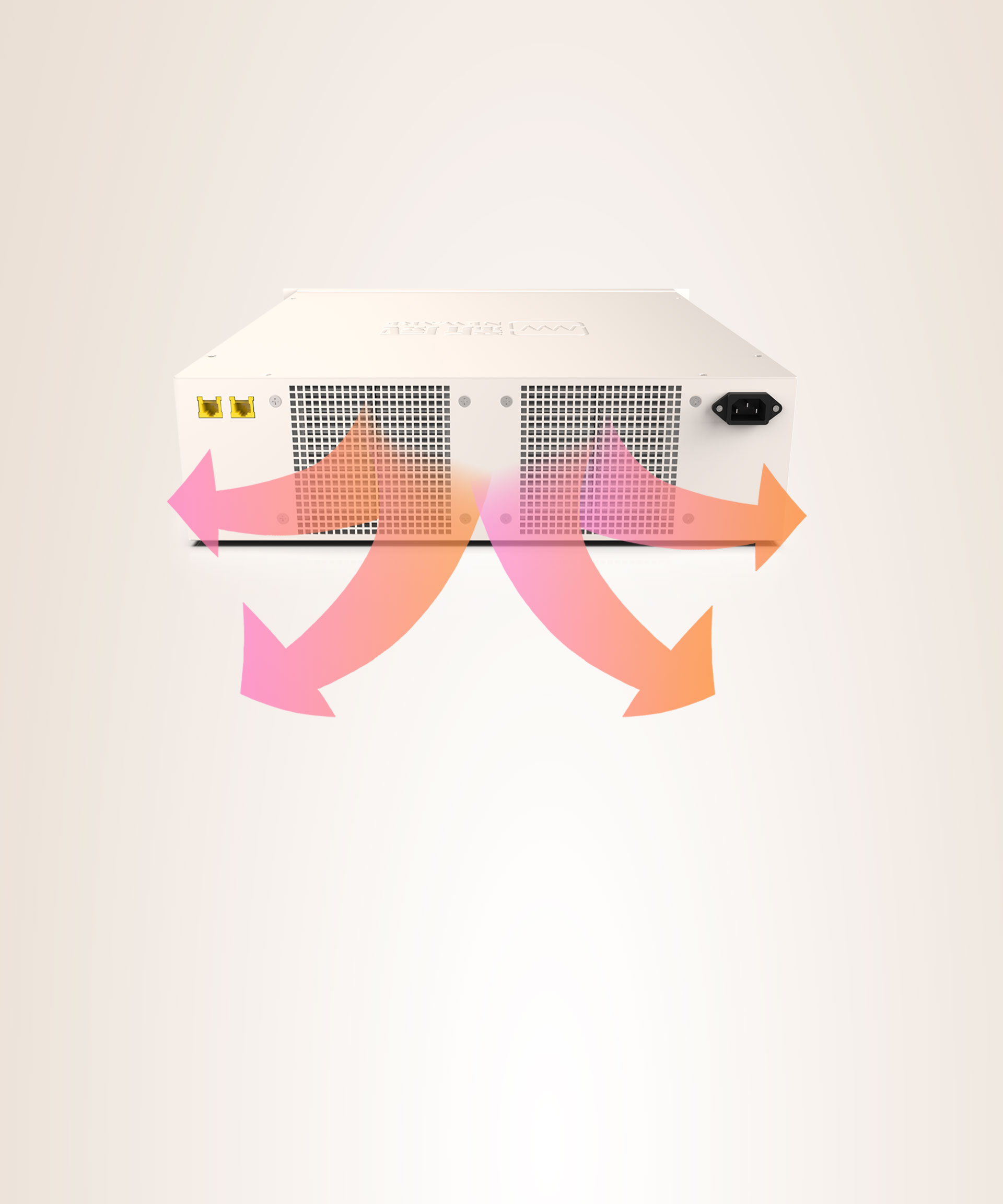

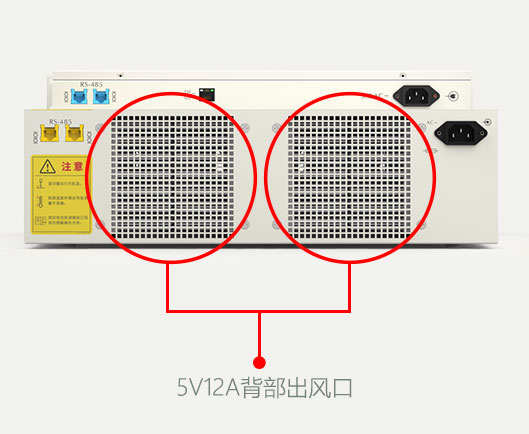

方形出風口
較于5V6A設備，5V12A采用兩個風扇進行散熱，外觀采用方形小孔，孔密而有序，散熱孔精致大氣。

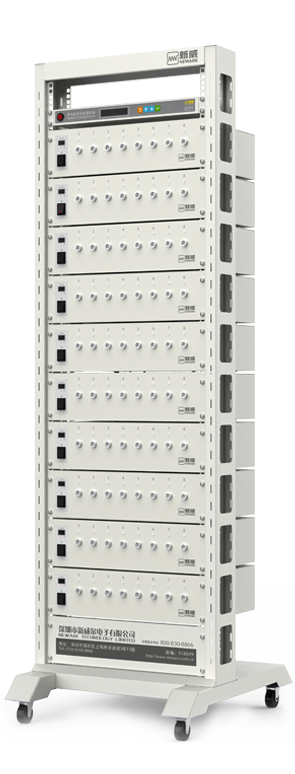

CT-4008Tn-5V6A-164電池檢測設備，結合中位機，通過PC主機，呈現測試數據及曲線。一臺中位機最多可以與10臺5V6A下位機運行工作，并且通過龍門架，組合成一個“新的設備”，節約設備的占地面積。
BTS上位機控制一體化操作
電池充放電測試系統與環境試驗箱，通過BTS上位機控制系統，實現一體化操作，協同工作，最大限度發揮電池特性功能。
扣電一體機，可放置160個扣式電池
每層托盤40條通道，200升可放置4層，一共可放置160個扣式電池測試。
(電池I≤100mA)。

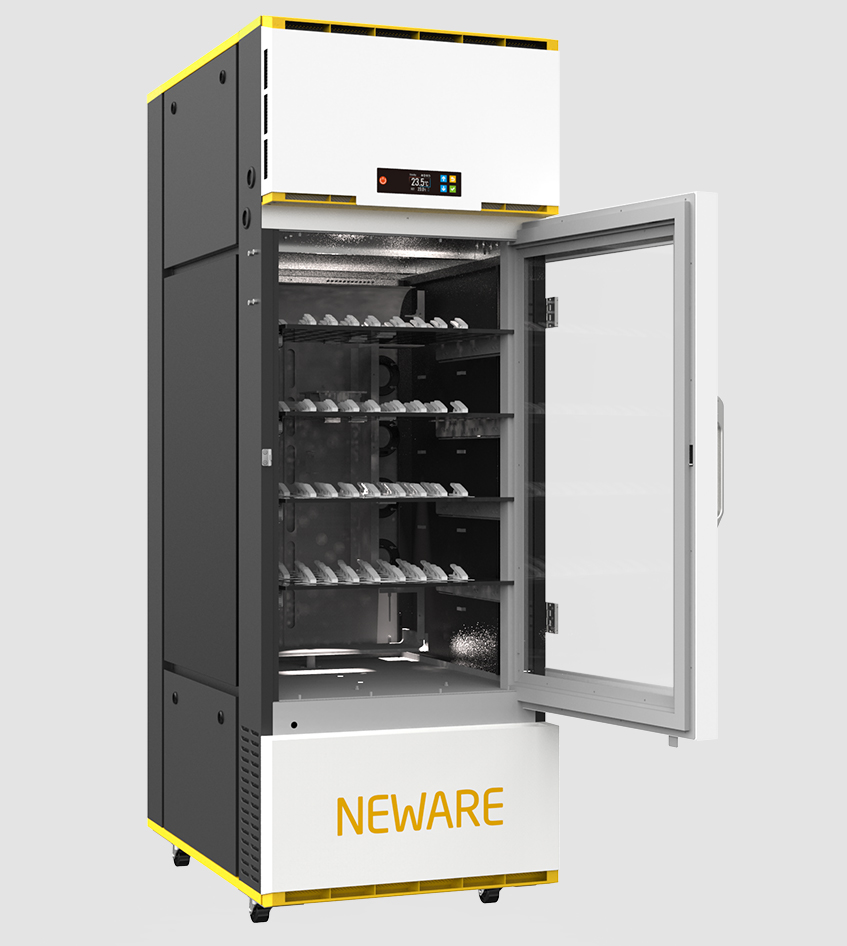

BTS上位機集成溫箱控制
NEWARE高低溫試驗箱兼容新威所有型號BTS測試設備，與扣式、軟包、圓柱、模組、PACK測試協同合作。

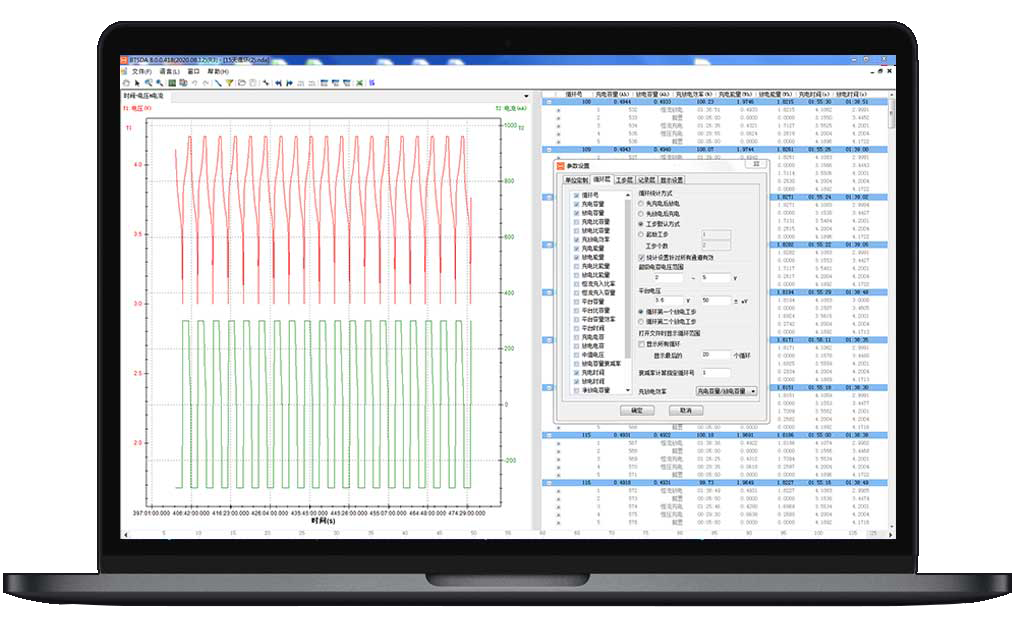

軟件
隨身的實力派
dQ/dV
條件工步
分段記錄條件
與外圍設備通訊控制
超級電容測試
dQ/dV微分容量曲線：曲線上出現峰的地方表示充放電曲線有電壓平臺，不同的峰代表不同的電化學反應。
在諸多的測試應用中，要同時對多個條件進行判斷，根據不同的測量結果響應不同的操作；條件工步滿足的條件為多出口的編程方式。與(&&)或(||)邏輯運算，“≥”、“≤”、“=”
比較運算；持續時間“t”，可實現特殊測試的控制要求；每個工步支持5個條件工步；支持多個出口，go to 到任意工步，實現更加靈活的流程控制。
支持以電壓、電流、時間分段進行數據記錄；每1工步可設置3個分段記錄條件；每個分段可設置：△T/△V/△I。
BTS Server 通過交換機對外圍設備（檢測設備、自動壓床）的通信控制。
Q的單位為庫侖，1庫侖=1A*1s=1As（安秒）；1Ah=3600As（安秒）；工作電壓U=充電上限電壓-放電下限電壓；工作電壓可設置，軟件自動計算電容容值(C)。
應用
鋰電池廠商的福音
-

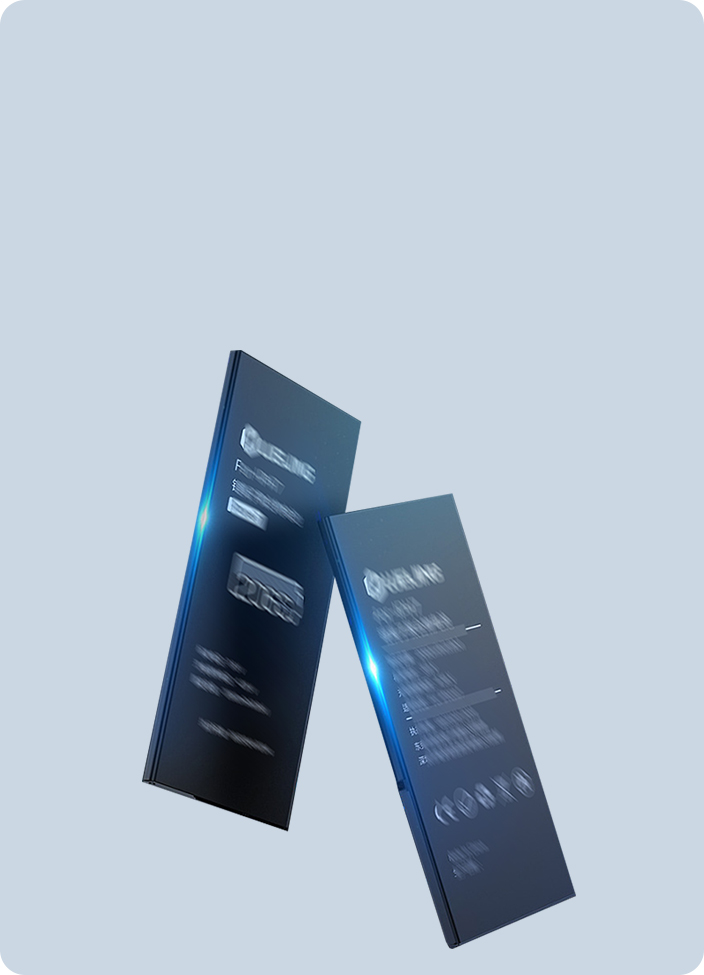

聚合物軟包電池區別于5V12A測試儀的204航插， 5V6A測試儀的航插為164航插，搭配6545等聚合物夾具進行測試。
-
圓柱電池新威5V6A和5V12A測試儀的上下夾具可以上下移動，并且嚴格根據左右兩側標注的刻度，按需精準移動，圓柱電池夾在上下夾具之間進行測試。
-

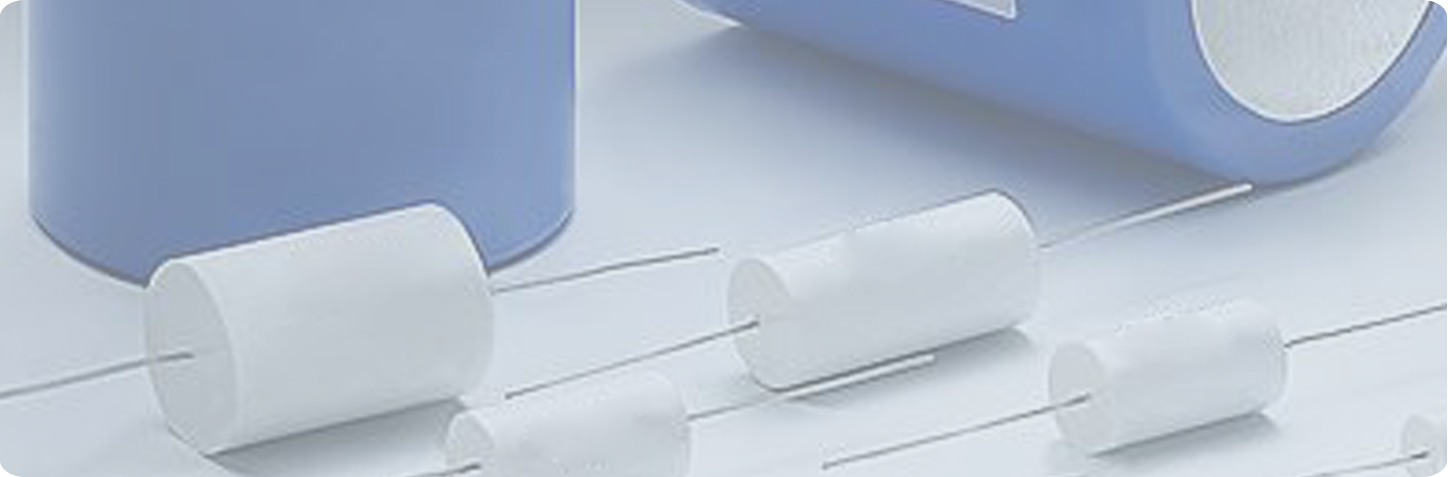

超級電容區別于5V12A測試儀的204航插， 5V6A測試儀的航插為164航插，搭配6545等聚合物夾具進行測試。

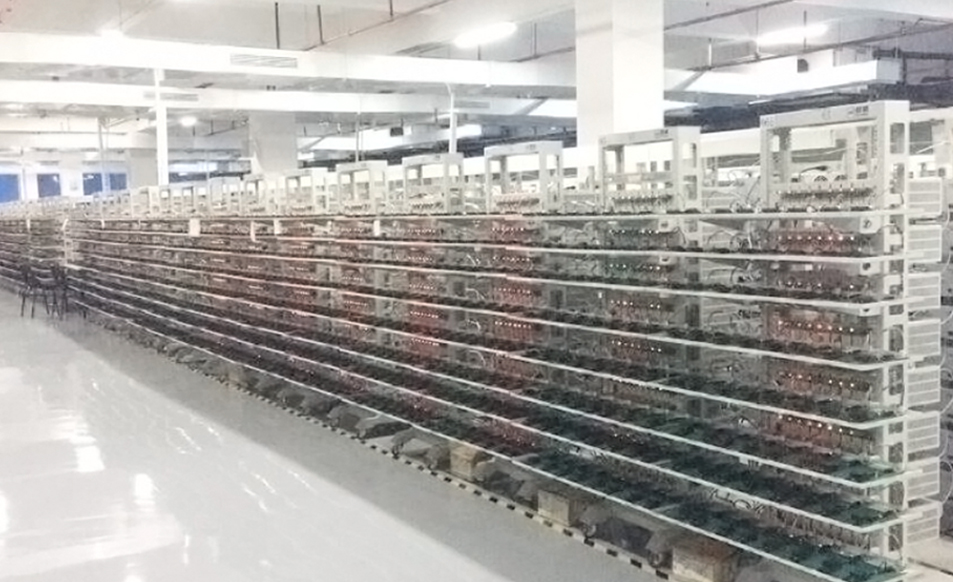

客戶現場
新威（NEWARE）3C類電池檢測設備客戶使用現場；
新威（NEWARE）3C類電池檢測設備客戶使用現場；
新威（NEWARE）3C類電池檢測設備客戶使用現場；
