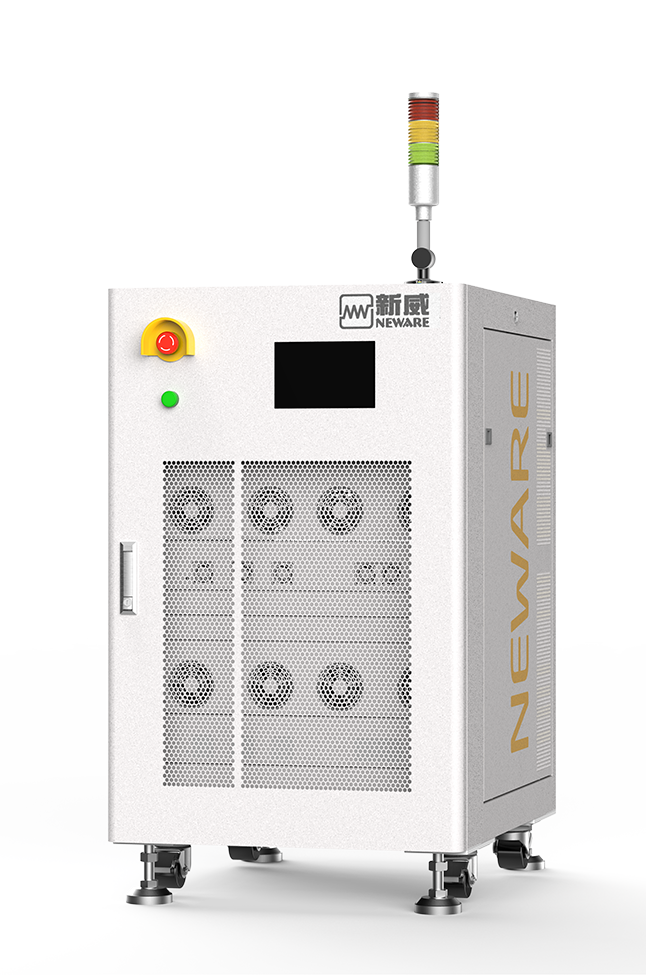

CE-6016n-6V300A
CELL
能量回饋充放電測試系統
5V/6V
CE-6016n-6V300A Module檢測系統是專為高功率電池組測試而開發的高精密充放電設備，具有高動態響應速度， 高穩定精度 ，多通道的靈活配置等特點，支持脈沖測試、循環壽命測試、工況模擬測試。 該系統具備 多通道輸入及能量回收功能，可節省充放電過程中所消耗的大量電能；采用雙向高頻直流變換拓撲， 結合高性能多通道 24位AD轉換芯片，采樣分辨率高于傳統單量程設備。
“數”說模組測試
-
100Hz數據記錄 -
RS485通信CANBus -
＞90%能量轉換效率 -
工況模擬 -
支持BMS對接 -
≥0V放電電壓 -
0.02%/0.05%精度 -
100ms最小脈寬 -
≤3ms響應時間 -
通道并聯
-
-
電動汽車鋰電池 -
電動自行車鋰電池 -
電動工具鋰電池 -
園林工具鋰電池 -
儲能鋰電池
整裝待發
能量回饋充放電測試系統
整裝待發
低頻隔離 60V～1200V PACK 模組測試系統
整裝待發
低頻隔離 60V～1200V PACK 模組測試系統
型號說明
C
成品
T
①T/空
E
60
6系列模組
&Pack
&Pack
04
通道數量
X
②D/T/Q/空
n
③n/m
□□□V
最大輸出電壓
單位V
單位V
□□□A
最大輸出電流
單位A
單位A
IG
IGBT
B/F
充放電分開/
放電0V以下
放電0V以下
①T-精度0.02%；空-默認精度0.05%或0.1%；
②D-雙量程；T-三量程；Q-四量程；空-單量程；
③n-100Hz；m-10Hz；
典型型號
| 60V20A | 60V30A | 60V50A | 60V60A | 60V100A | 60V120A |
| 60V400A | 60V240A | 120V50A | 120V100A | 120V200A | 120V400A |
| 200V50A | 500V100A | 200V200A | 400V200A | 750V500A | 800V600A |
| -B (充放電異口) / -F (負壓) 功能可選 | |||||
軟件
隨身的實力派
DBC配置功能
放電至0V測試
恒流恒壓充/放電測試
100ms脈寬
工況測試
系統支持DBC格式文件的導入/編輯/導出, 對不同協議的電池包, 無需升級程序, 修改代碼, 只要編輯對應的 DBC協議文件, 即可實現通訊, 系統靈活又實用。
支持將電池包強制放電至0V，適用于各種電包安全測試、破壞性測試以及其他測試。
恒流恒壓集成為一個工步，恒流充/放至指定電壓后無縫切換至恒壓模式對電池包進行補電，切換過程平滑無尖峰。
脈沖測試支持設置最小100ms脈沖寬度，能驗證電池包在電流/功率快速變化下的性能。
支持對電池包進行工況模擬測試，通過加載路譜文件（excel&txt），對電池包進行實際使用的環境的模擬，驗證電池包在真實使用下的性能。最大支持加載100W行變化數據。
功率單元模塊化
1模塊化設計，便于設備維護；
2DC和AC模塊搭配組合使用，DC BUS獨立；
3整機采用銅排工藝，機箱內部更為整潔。
系統保護
電網過/欠壓、交流
短路、缺相保護
短路、缺相保護
電網電壓相序、頻率自適應
過熱保護
開路/短路保護
急停保護
電壓、電流保護值可設定
輸出過壓/過流保護
通道冗余電壓保護
直流急性反接保護
自檢保護
設備斷電接續保護
保護日志可追溯
BTS上位機控制一體化操作
電池充放電測試系統與環境試驗箱，通過BTS上位機控制系統，實現一體化操作，協同工作，最大限度發揮電池特性功能。
外設聯動
1BMS保護板聯動
2溫箱聯動
3水冷箱聯動
4均衡設備聯動
接近于100%能量回收利用
全功率回饋技術，能量回饋效率＞90%，電池放電能量回收利用于其他通道的充電，若有能量剩余再回饋電網。
設備尺寸&重量
① W*D*H : 600*800*1800(mm)； 重量約300kg。
② W*D*H : 600*800*1200(mm)； 重量約200kg。
② W*D*H : 600*800*1200(mm)； 重量約200kg。
