CT-4008Tn-5V12A-204n
高精度三量程電芯測試儀
3C類測試儀中的明星產品，具有多量程、高響應、高精度、高采樣等性能特點，結構簡單，模塊化，單臺測試設備為8通道設計，每個通道獨立編程，并且最大支持254個工步，工步時間誤差不超過50ms。測試模式支持：恒流、恒壓、恒流恒壓、恒功率、恒阻、脈沖。最小脈寬達500ms，每個脈沖工步支持32個不同的脈沖電流，脈沖模式工步時間控制的誤差不超過1ms。
參數
精益求精，領跑市場
-
500ms脈沖寬度 -
≤1ms響應時間 -
0.05%精度 -
DCIR測試 -
三量程 -
10Hz/100Hz數據記錄
多量程技術
通過多量程方案，實現量程自動切換，可適用于不同電流區間的測試要求；并實現小電流在小量程范圍的精度可控。通過多量程方案，提高不同電流量程硬件的響應時間。如設置小電流時，設備將使用對應小電流檔位來進行控制輸出，可實現無擾動切換以達到設備電流快速輸出響應的目的。

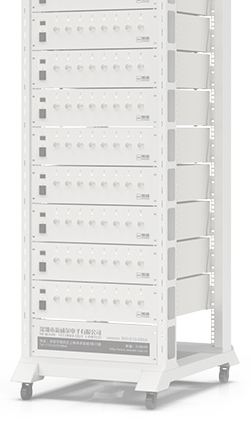

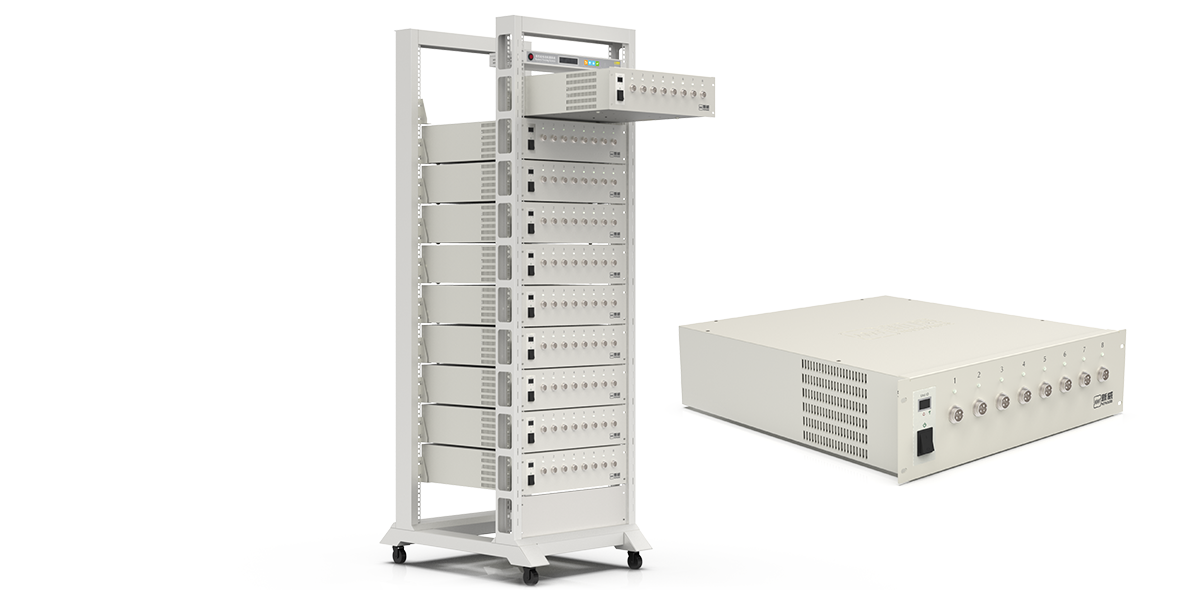

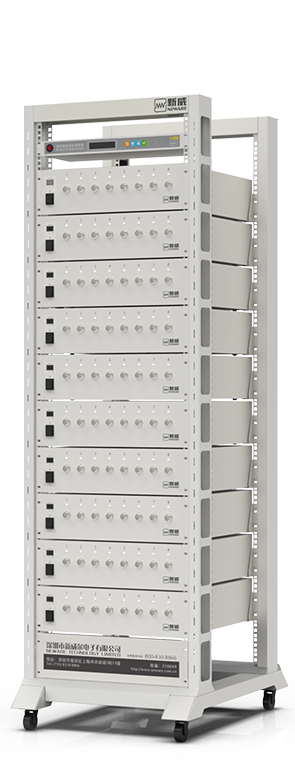

模塊化設計，減小占地面積BTS 4000
一臺龍門架可放置10臺單元設備+1臺中位機，若需要放置托盤，可根據實際空間上下調節單元設備位置，以騰出最佳測試電池的空間。

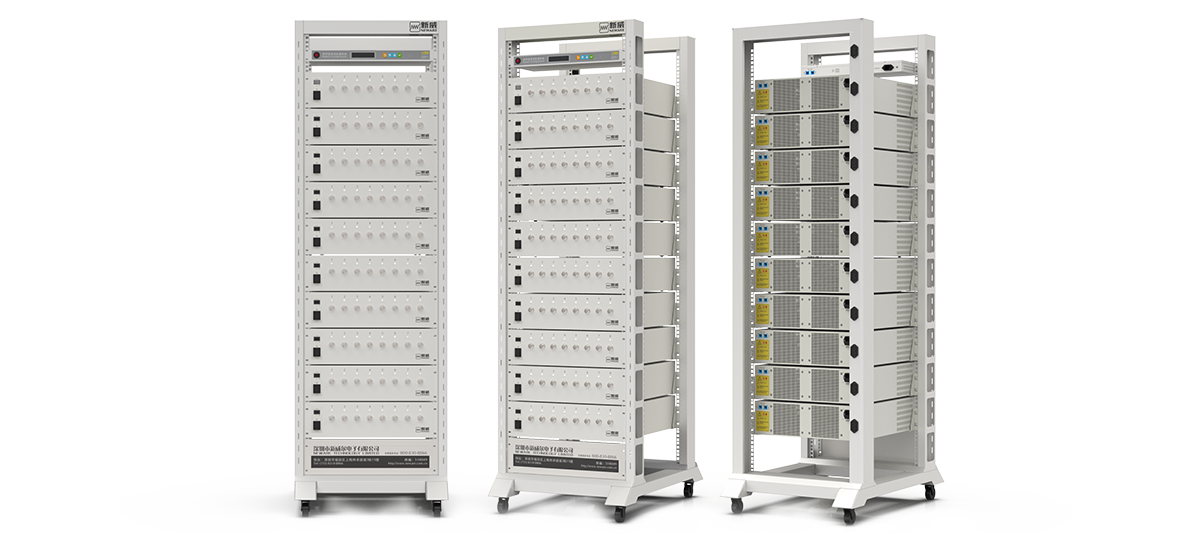

不同角度"品"
360°無死角
可按需定制，在龍門架上放置最適合您使用的最佳單元設備數量。
安全高效散熱系統
左右進風，背后出風
左右細長進風孔進風，背面小方形出風孔出風，在保證優良進出風的同時，呈現一種現代工業設計視覺美感。
插網線，接電源
向后轉身開啟測試第一步
RS485網口和交流AC電源接口，為您開啟測試工作的序章。
軟件
隨身的實力派
dQ/dV
條件工步
分段記錄條件
與外圍設備通訊控制
超級電容測試
dQ/dV微分容量曲線：曲線上出現峰的地方表示充放電曲線有電壓平臺，不同的峰代表不同的電化學反應。
在諸多的測試應用中，要同時對多個條件進行判斷，根據不同的測量結果響應不同的操作；條件工步滿足的條件為多出口的編程方式。與(&&)或(||)邏輯運算，“≥”、“≤”、“=”
比較運算；持續時間“t”，可實現特殊測試的控制要求；每個工步支持5個條件工步；支持多個出口，go to 到任意工步，實現更加靈活的流程控制。
支持以電壓、電流、時間分段進行數據記錄；每1工步可設置3個分段記錄條件；每個分段可設置：△T/△V/△I。
BTS Server 通過交換機對外圍設備（檢測設備、自動壓床）的通信控制。
Q的單位為庫侖，1庫侖=1A*1s=1As（安秒）；1Ah=3600As（安秒）；工作電壓U=充電上限電壓-放電下限電壓；工作電壓可設置，軟件自動計算電容容值(C)。
應用
鋰電池廠商的福音
-
聚合物軟包電池區別于5V12A測試儀的204航插， 5V6A測試儀的航插為164航插，搭配6545等聚合物夾具進行測試。
-
圓柱電池新威5V6A和5V12A測試儀的上下夾具可以上下移動，并且嚴格根據左右兩側標注的刻度，按需精準移動，圓柱電池夾在上下夾具之間進行測試。
-
超級電容區別于5V12A測試儀的204航插， 5V6A測試儀的航插為164航插，搭配6545等聚合物夾具進行測試。
客戶現場
新威（NEWARE）3C類電池檢測設備客戶使用現場；
新威（NEWARE）3C類電池檢測設備客戶使用現場；
新威（NEWARE）3C類電池檢測設備客戶使用現場；
