CTE-4064D-5V30A
能量回饋動力電芯測試儀
具有多量程、高響應、高精度、高采樣等性能特點，結構簡單，模塊化，單臺測試設備為64通道設計，每個通道獨立編程，并且最大支持254個工步，工步時間誤差不超過50ms。測試模式支持：恒流、恒壓、恒流恒壓、恒功率、恒阻、脈沖。最小脈寬達500ms，每個脈沖工步支持32個不同的脈沖電流，脈沖模式工步時間控制的誤差不超過1ms。
主要用于動力電芯化成、分容及循環壽命測試，可顯著提高能量的利用效率，降低生產能耗。主要服務于：電池生產企業、新能源汽車廠商。
-
占地空間
減少50% -
電費
減少50% -
發熱量
降低50% -
能耗量
降低50%
- 早在2008年研發成功
- 高達32,000臺出貨量
- 最小500ms脈沖寬度
- 高達≤10ms響應時間
- 高達0.05%FS精度
- 高達10HZ/100HZ響應時間
- 全橋buck\boost電路拓撲，最低放電電壓可到0V
- 核心處理器采用32bitDSP,支持浮點運算
- 雙向smart DCAC inventer, 采用高頻整流Reversible SMR技術，實現高功率因素諧波，保障電能質量
- AD16bit，DA14bit，核心器件溫漂小于50ppm
- 采用模塊化設計，電流電壓采用快速接插連接器，升級和維護較方便
- 雙向smart DCDC converter,采用同步整流技術
-
-
各研究機構 -
材料/半導體企業 -
高校/醫院/化工 -
動力電池生產企業 -
新能源汽車廠商
BTS ES高效率能量回收型檢測系統
專為5V化成、分容檢測定制
- 1雙向smart DCDC converter，采用同步整流技術，32 bit高速帶浮點運算DSP處理器，讓能量轉換滴水不漏；
- 2雙向smart DCAC inventer，采用高頻整流Reversible SMR技術，以實現高功率因素低諧波，保障電網質量；
- 3顯著降低工廠環境溫度，節省能耗量、占地面積及降低發熱量等，提升產品性?xún)r(jià)比。
大勢所趨→能量回饋型解決方案！
主要用于動力電池化成、分容及循環壽命測試，可顯著提高能量的利用效率，降低生產能耗。主要服務于：電池生產企業、新能源汽車廠商。
雙向DCDC模塊；雙向AC/DC電源
全正弦波回饋，低諧波，高功率因素，高效率
為適應電芯(Cell)、電池組(Module)、電池包(Pack)不同領域的測試需求，新威推出3種寬范圍的母線方案。
dQ/dV
條件工步
分段記錄條件
與外圍設備通訊控制
超級電容測試
dQ/dV微分容量曲線：曲線上出現峰的地方表示充放電曲線有電壓平臺，不同的峰代表不同的電化學反應。
在諸多的測試應用中，要同時對多個條件進行判斷，根據不同的測量結果響應不同的操作；條件工步滿足的條件為多出口的編程方式。與(&&)或(||)邏輯運算，“≥”、“≤”、“=”
比較運算；持續時間“t”，可實現特殊測試的控制要求；每個工步支持5個條件工步；支持多個出口，go to 到任意工步，實現更加靈活的流程控制。
支持以電壓、電流、時間分段進行數據記錄；每1工步可設置3個分段記錄條件；每個分段可設置：△T/△V/△I。
BTS Server 通過交換機對外圍設備（檢測設備、自動壓床）的通信控制。
Q的單位為庫侖，1庫侖=1A*1s=1As（安秒）；1Ah=3600As（安秒）；工作電壓U=充電上限電壓-放電下限電壓；工作電壓可設置，軟件自動計算電容容值(C)。

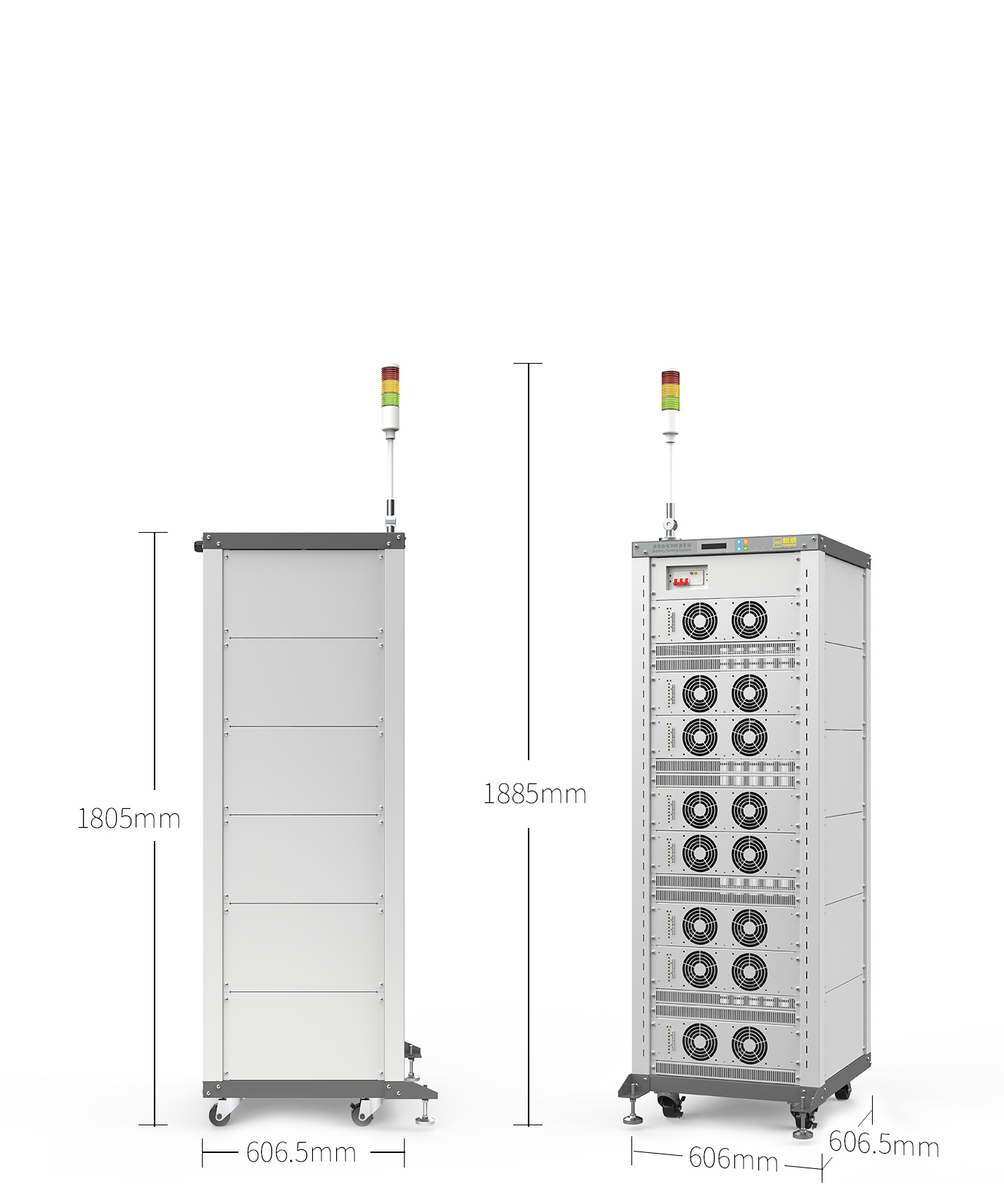

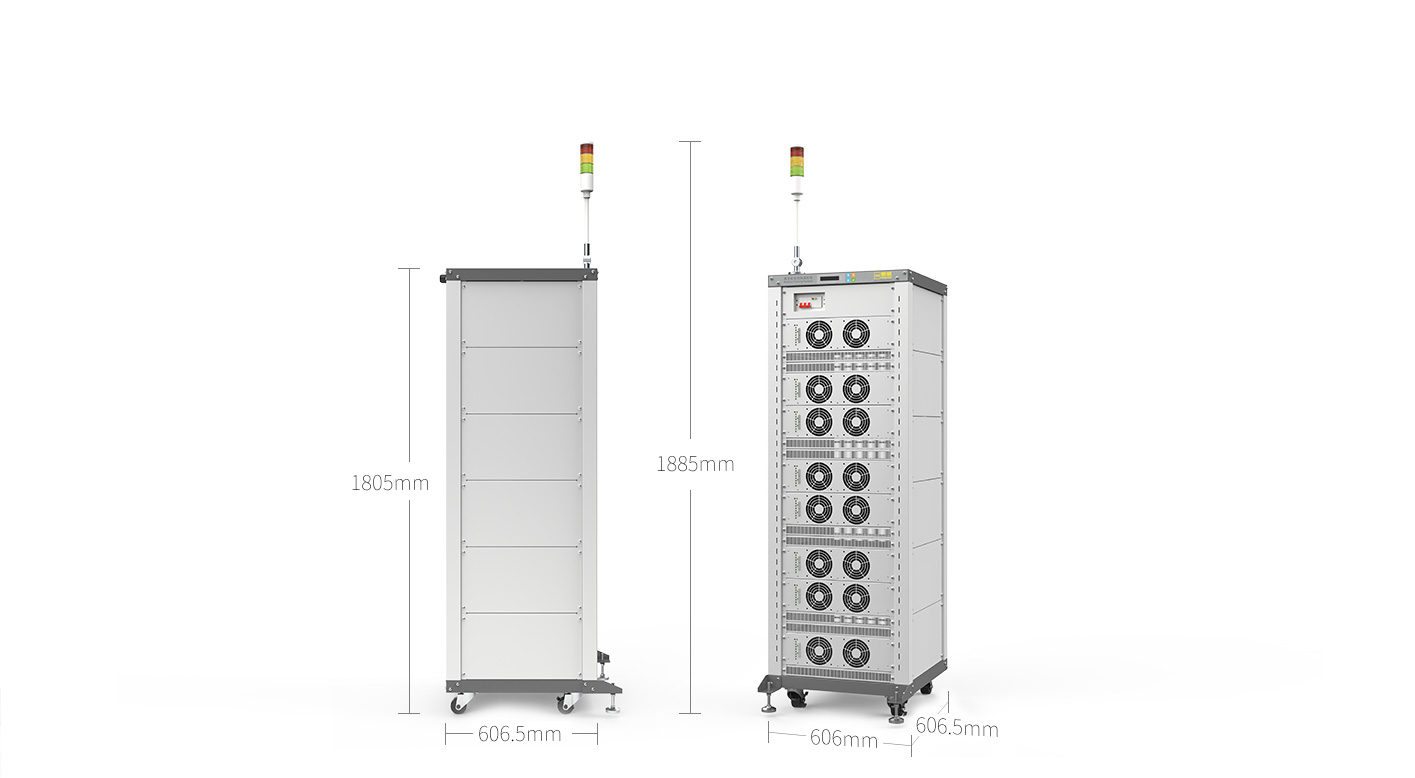

尺寸重量
尺寸（包括報警燈）：
設備凈重：約
設備凈重：約
系統架構
