版本信息：

1、客戶端版本：BTS Client 8.0.0.474(2020.12.22)

2、服務器版本：BTSServer(R3)-8.0.0.186(2021.01.05)

3、中位機版本：4S_2.12.7.4_20201117_135042

4、報表版本：無

5、操作系統及內存：win10 8G

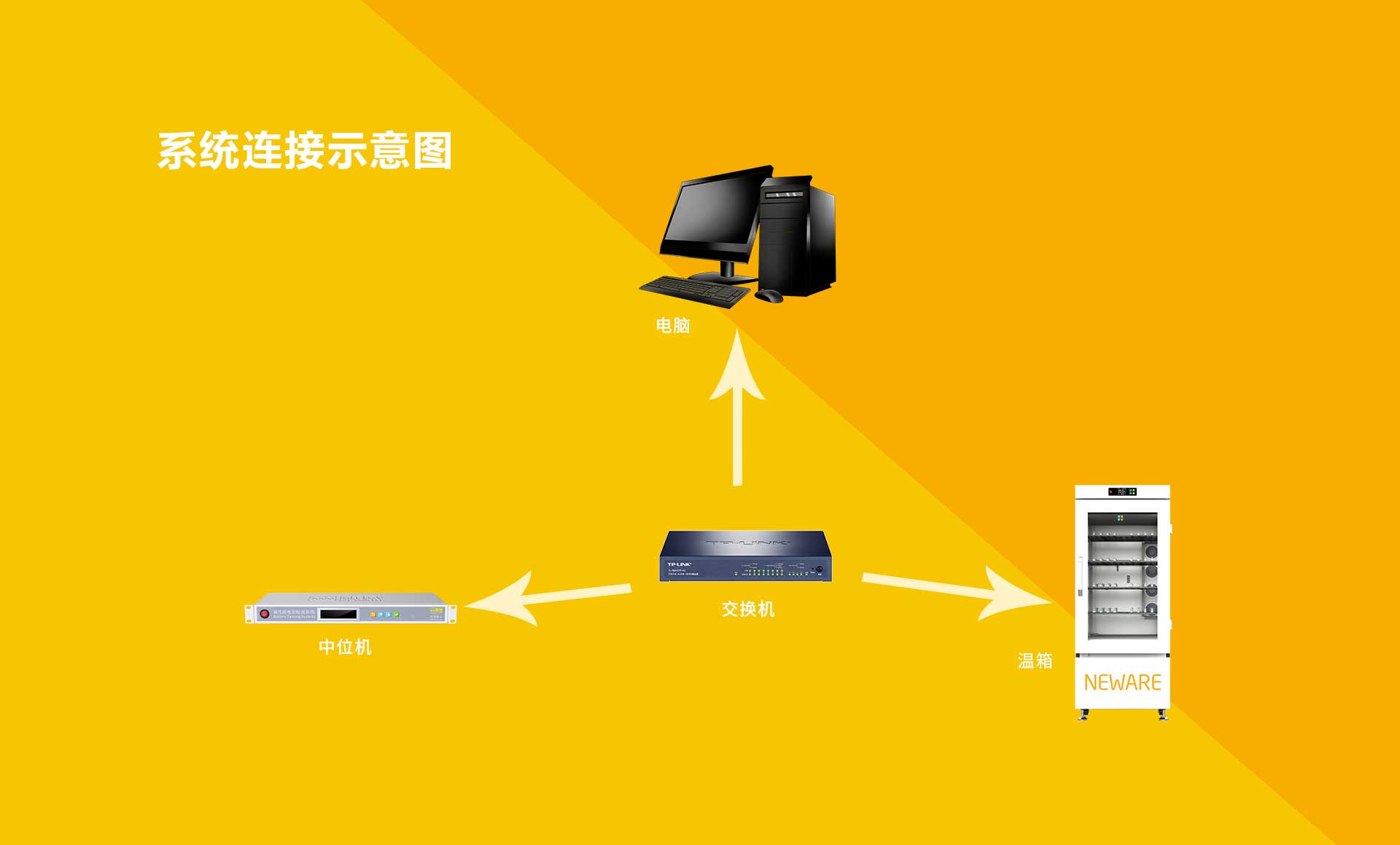

系統連接示意圖

中位機&溫箱模式配置

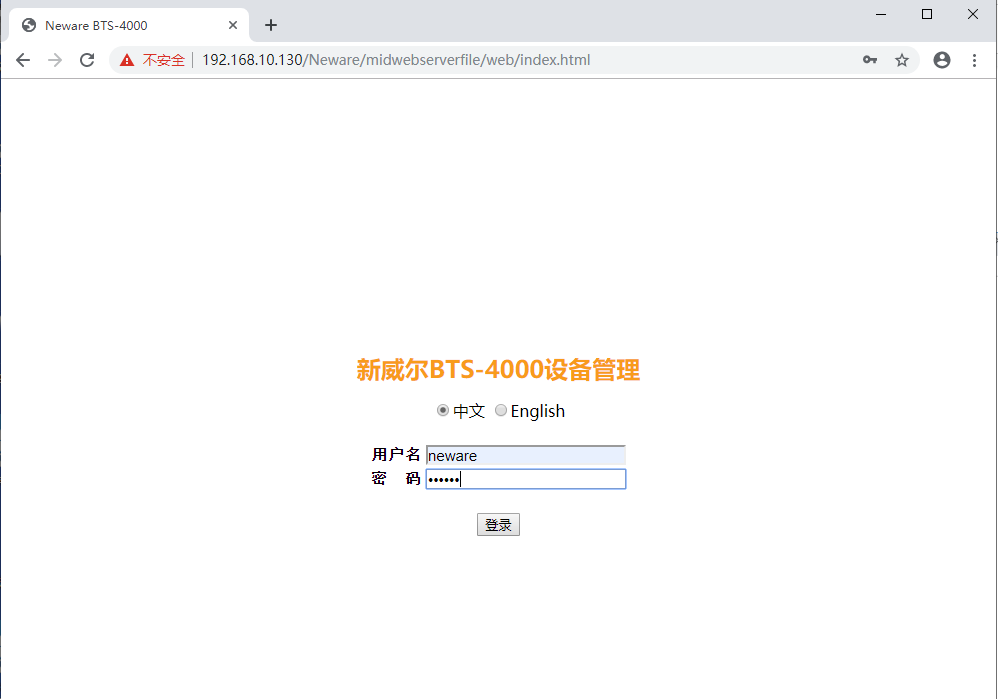

1、瀏覽器輸入中位機IP登陸（用戶名neware；密碼：xinwei）

2、中位機溫箱配置

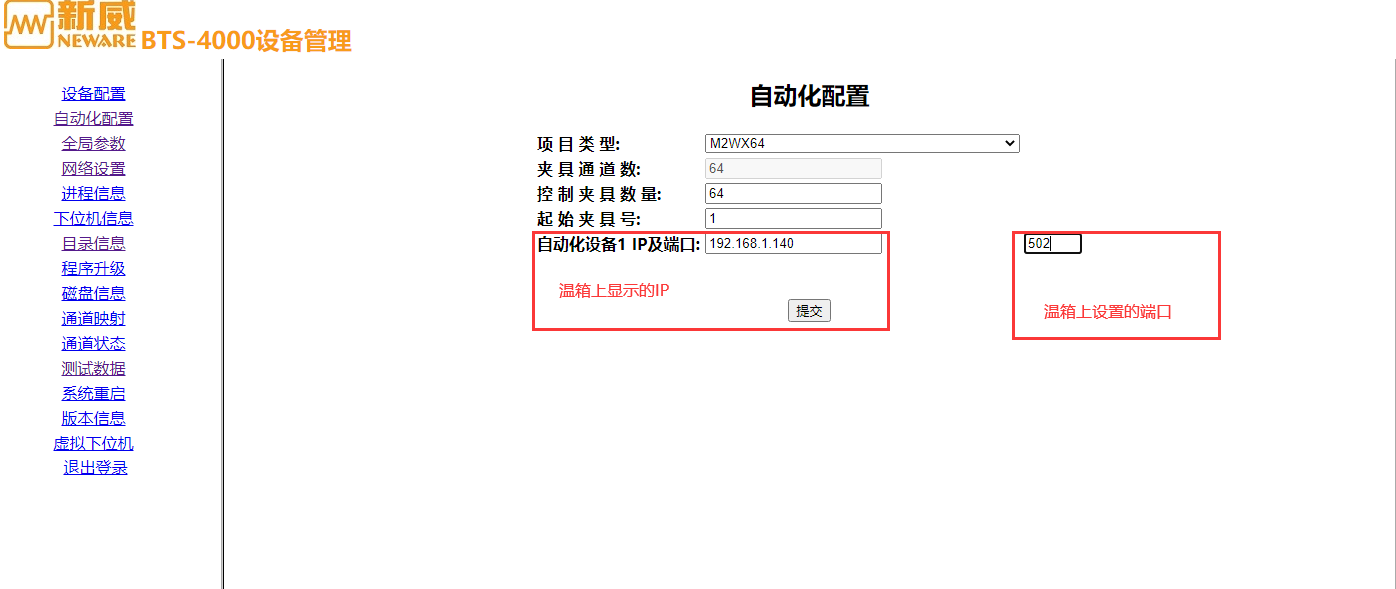

選擇項目類型配置，項目類型選擇M2WX64，自動化設備IP為溫箱上設置的IP地址，右側為端口號，設置與溫箱一致，設置完點擊提交。如下圖：（溫箱需在關機狀態更改IP，與端口號）

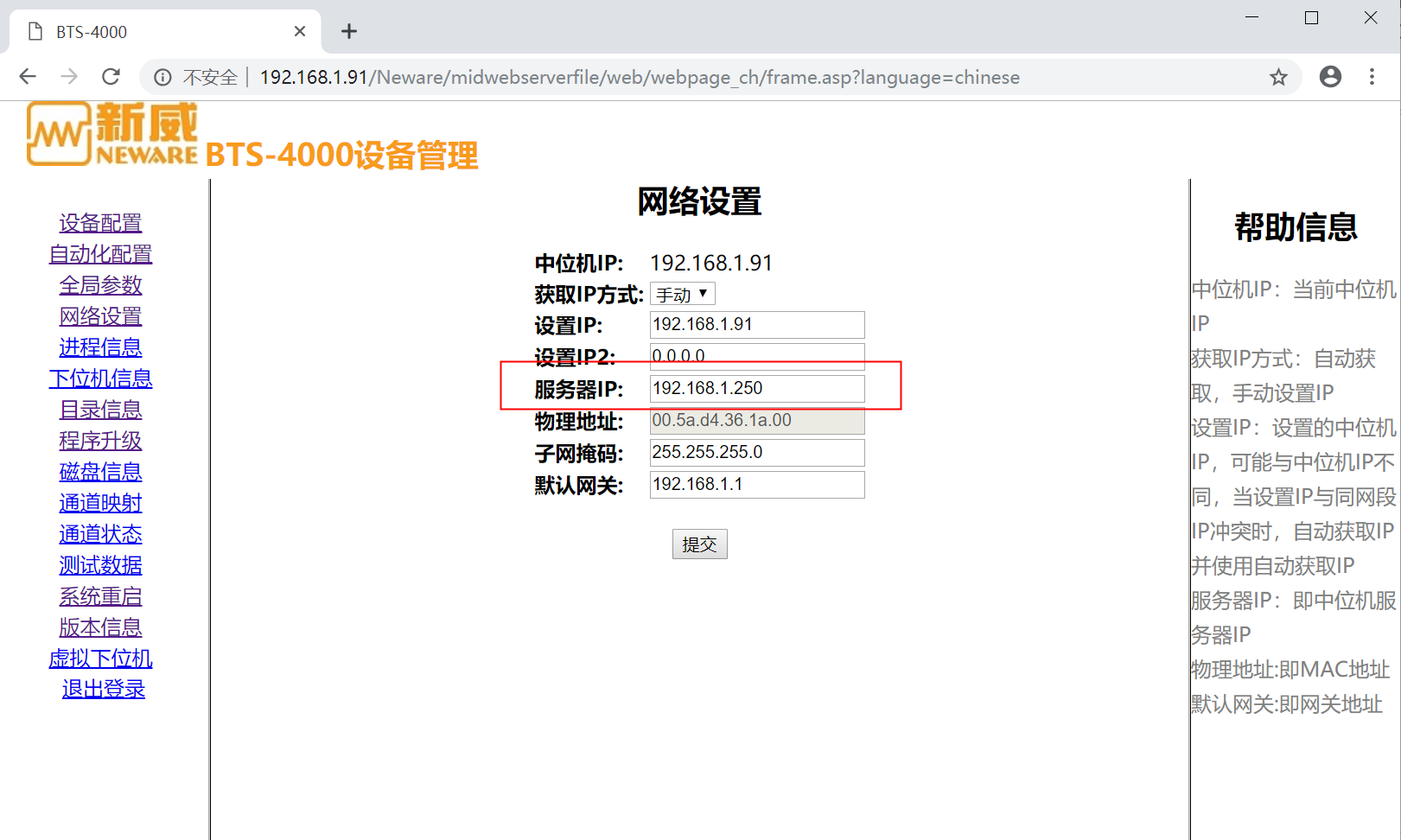

3、服務器IP與設備IP配置

服務器IP為操控的電腦，如下圖：

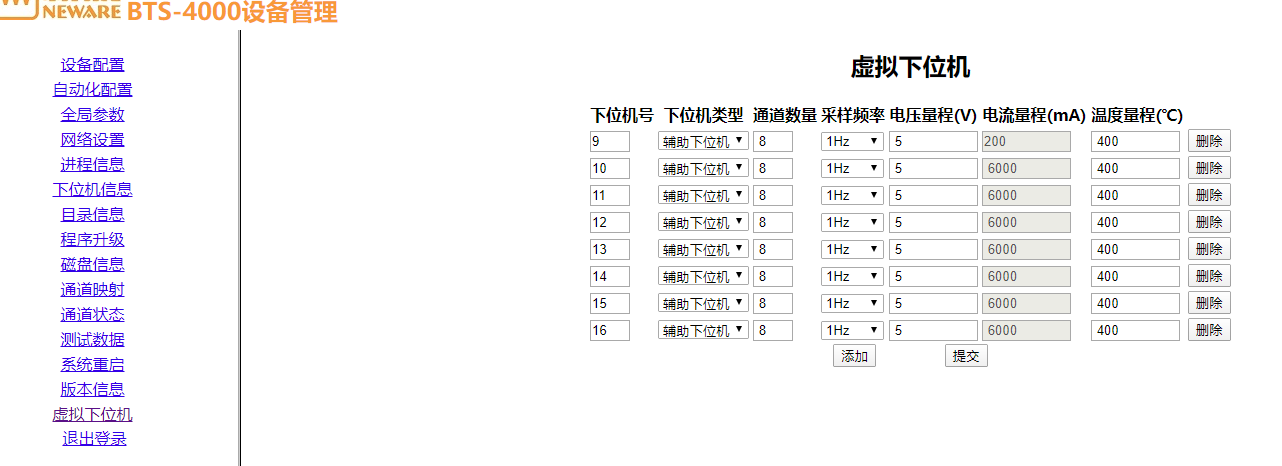

4、添加虛擬輔助通道

溫度模塊需要輔助通道才能顯示，如果沒有實體輔助下位機，則需要在中位機web界面添加虛擬輔助下位機，該設置僅限M2溫箱；主要不要和實體設備號沖突，設置后，提交即可。

注意：虛擬設備也算設備數，超過對應設備數后會(huì )影響中位機頻率。

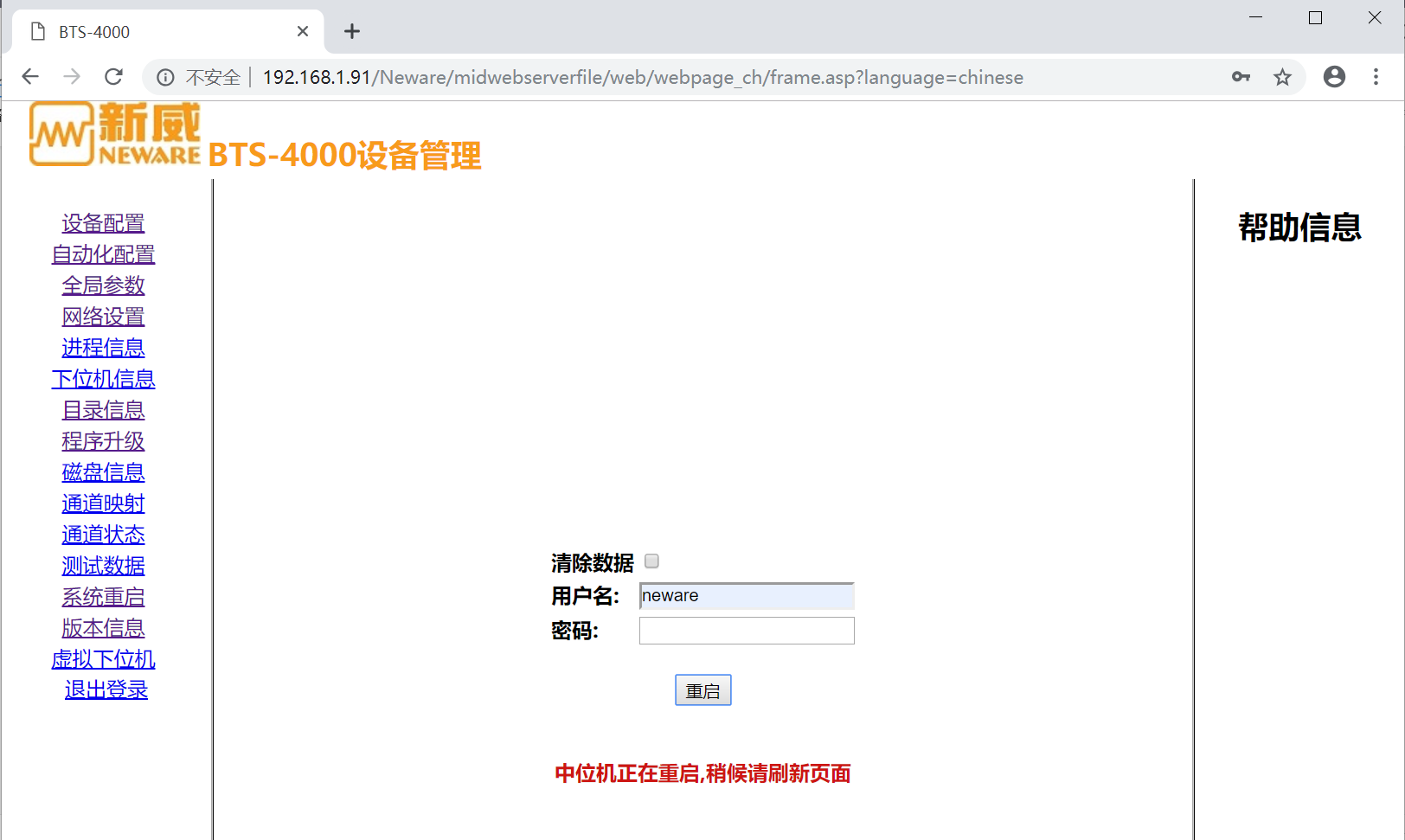

配置完成點擊提交后刷新一下，確認是否設置成功再重啟。重啟中位機輸入用戶名密碼點擊重啟，如下圖：

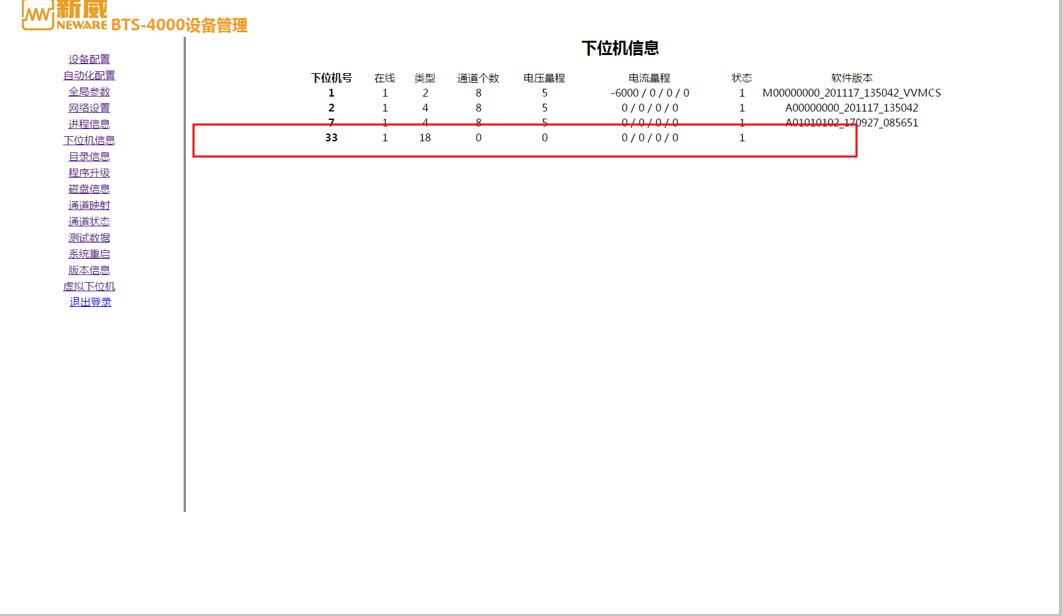

重啟之后，下位機信息出現33號下位機，中位機與溫箱連接成功。（溫箱固定設備號33）

5、客戶端映射

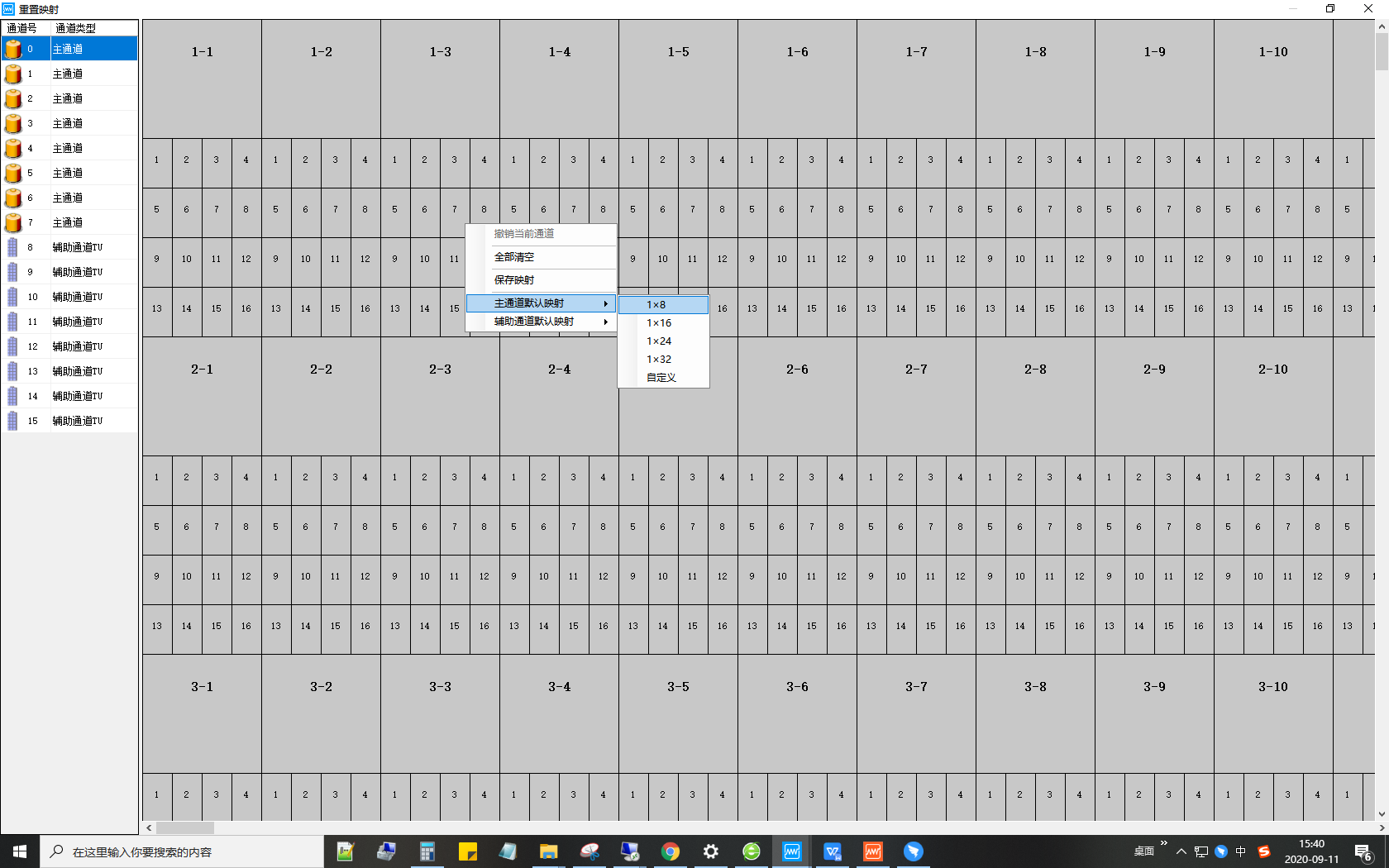

選擇主通道默認映射1*8映射，如下圖：

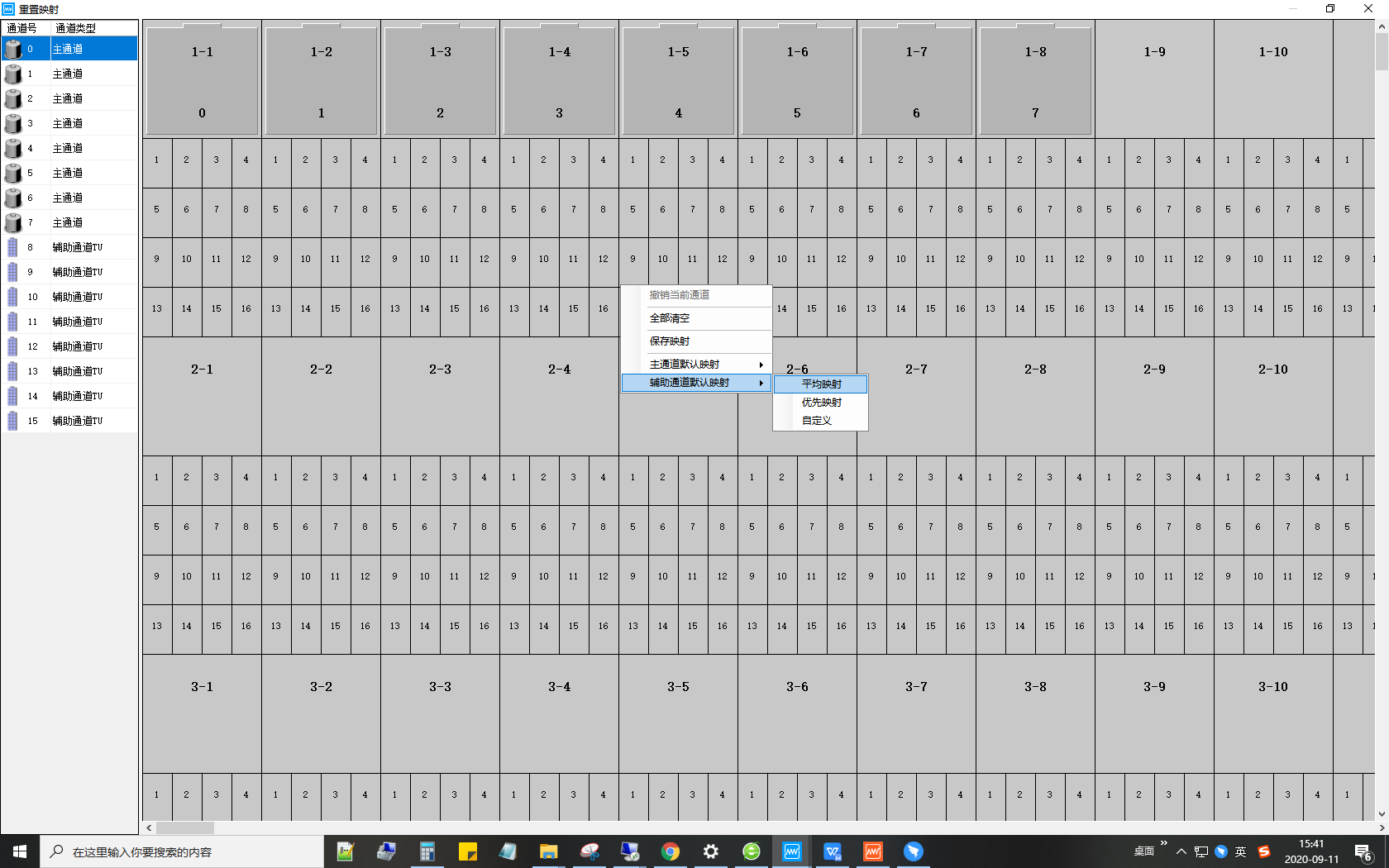

選擇輔助通道默認映射，平均映射如下圖：

6、設置溫箱模式

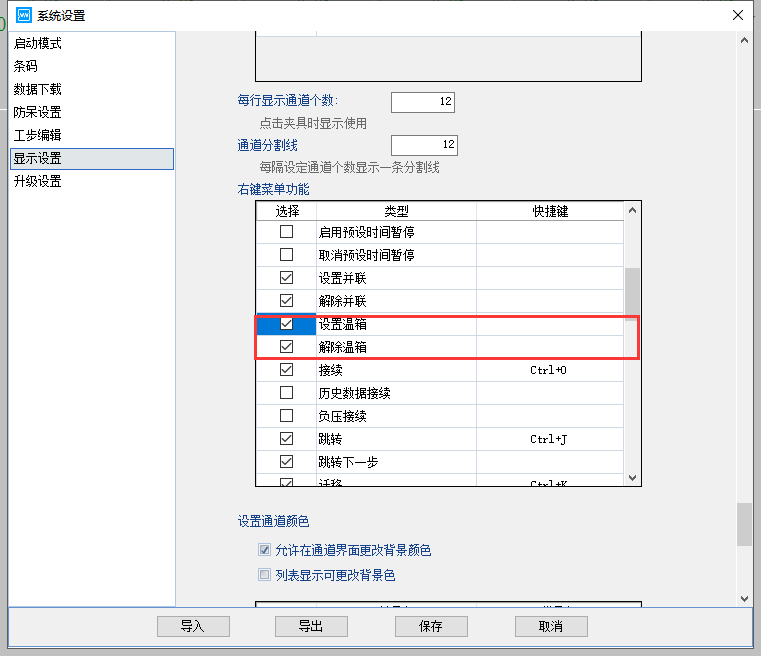

1點擊設置→系統設置→顯示設置→在“右鍵菜單功能”中找出“設置溫箱”“解除溫箱”→保存設置

7、溫箱鏈接

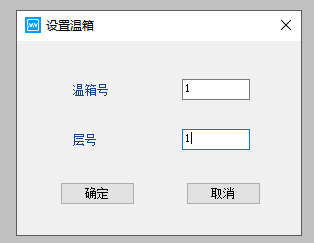

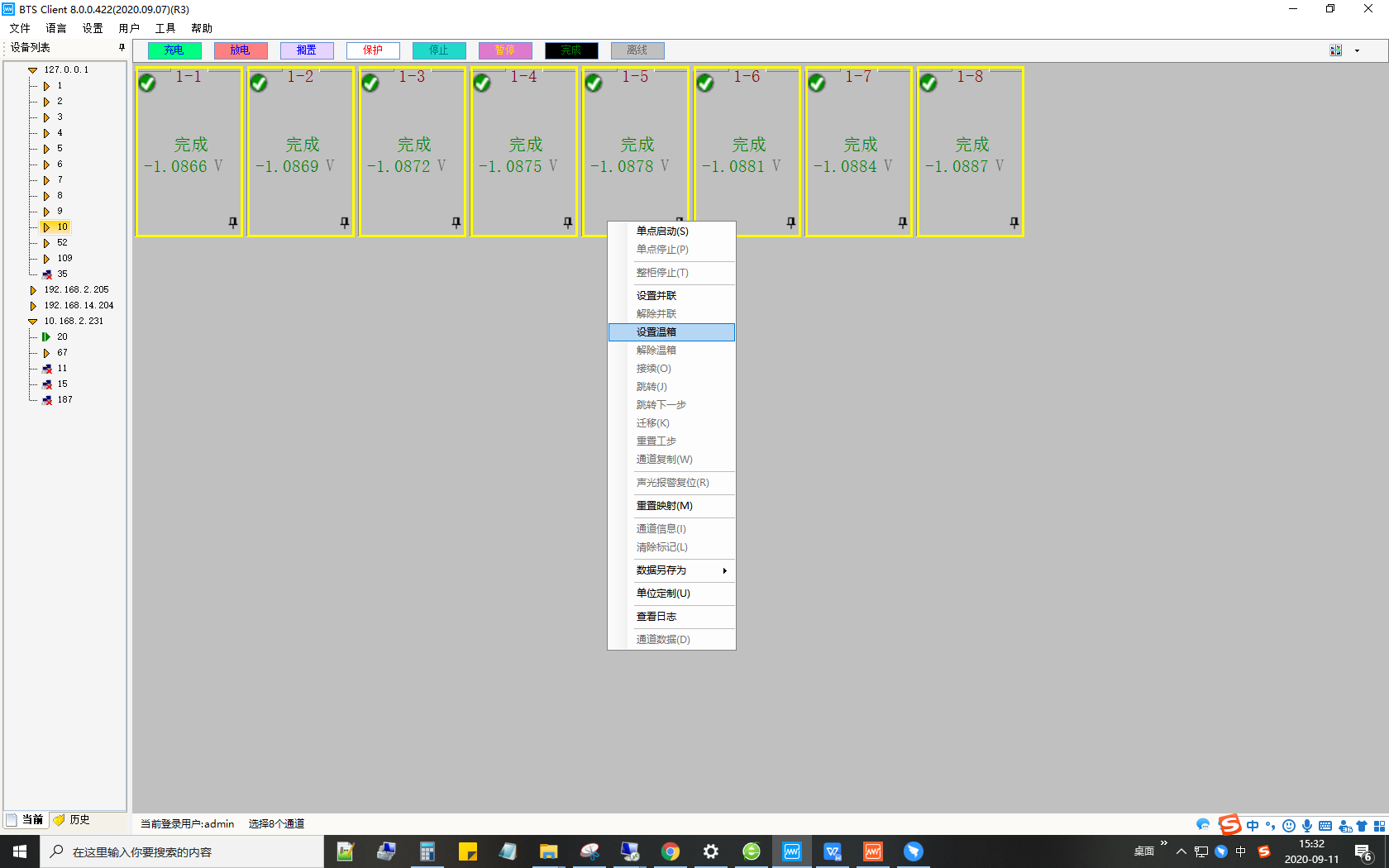

選擇通道，右鍵“設置溫箱”（因需要進行工步測試，需選擇進入溫箱電池的通道。單純控制溫箱可以只設置一個通道）

8、簡單溫箱操作

① 溫箱操作

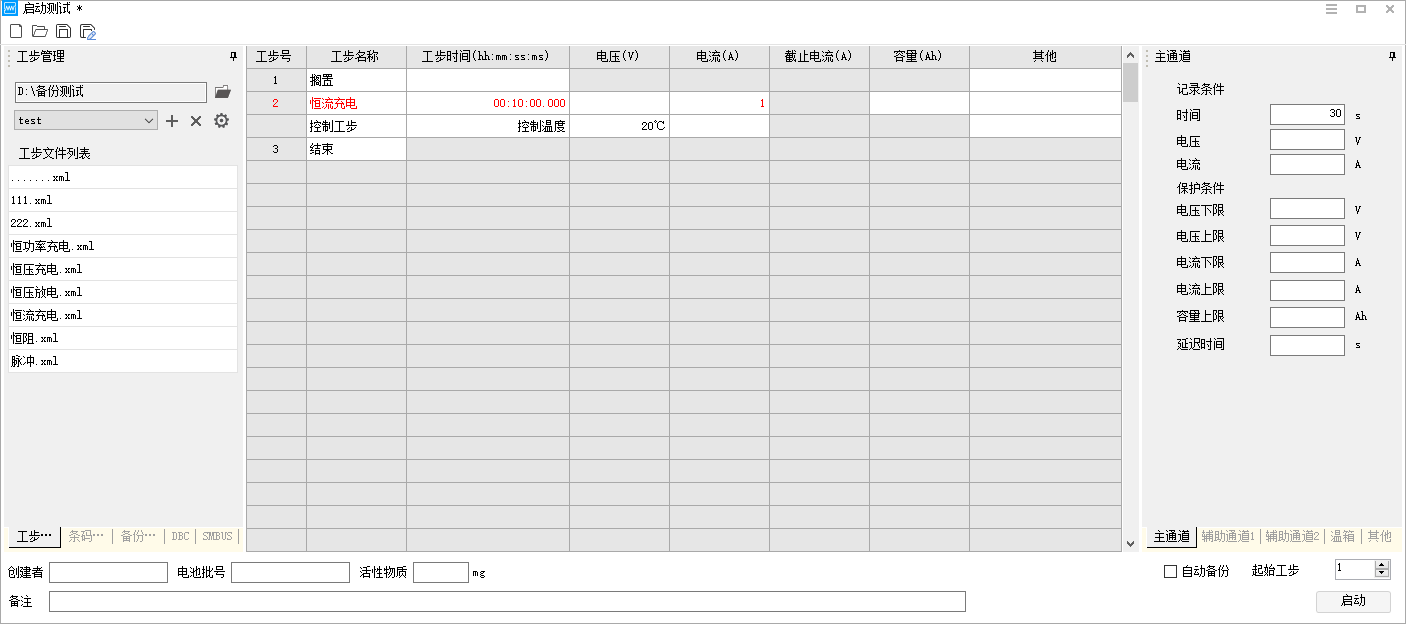

設置好溫箱后，啟動對應通道工步，選擇控制工步，控制溫度。（控制工步跳轉自行跳轉其他工步，需在其他中添加如果條件）

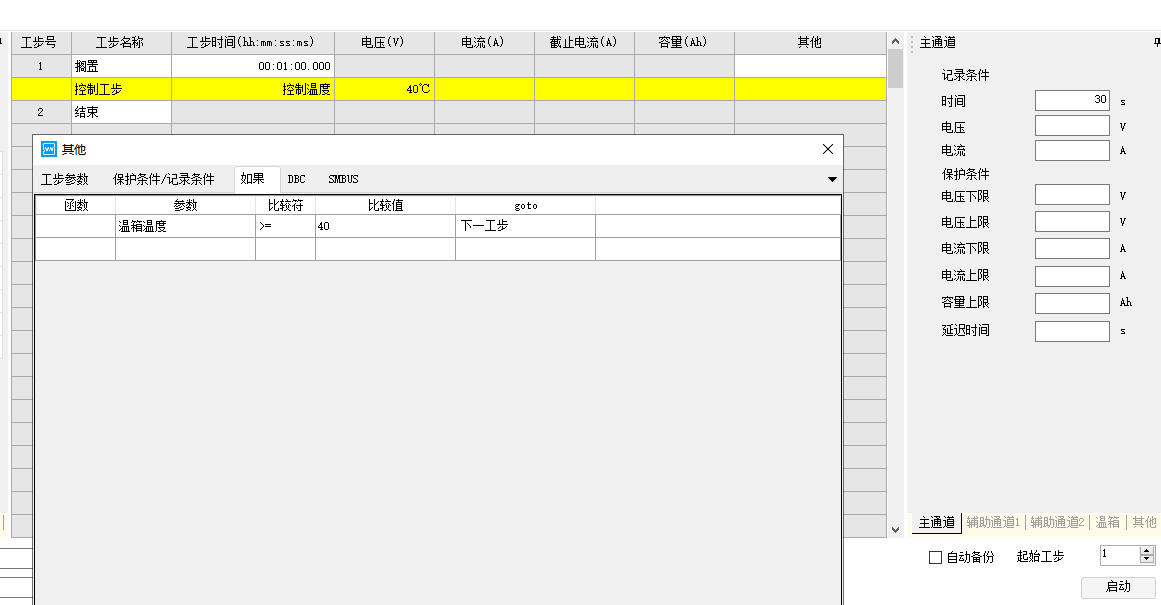

② 啟動電池工步操作溫箱

可以在，電池工步下，設置控制工步，控制溫箱在充放電時的溫度穩定。
